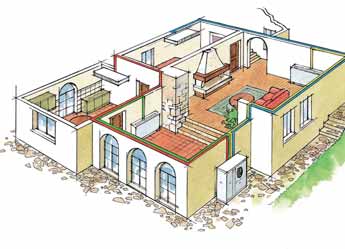

Ejemplo de instalación en
ambiente residencial con
unidades
terminales tipos Ventilconvectores
(Serie KUBO T
ecnoclima)

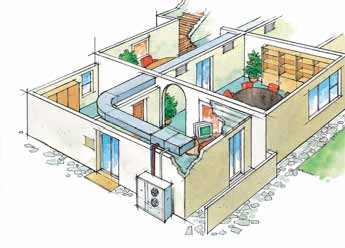

Ejemplo de instalación en
ambiente civil con unidades terminales
canalizadas tipo termoventiladores
(Serie TPM Tecnoclima)
El grupo hidrónico incorporado está compuesto por un doble depósito de acumulación, bomba de circulación de alta eficacia, vaso de
expansión, higrómetro, pres. diferencial, purgadores automáticos y válvula de seguridad. El círculo frigorífico utiliza gas ecológico R407C.
MODELO
101M
102M
103M
104T
105T
Potencia frigorífica
kW
6,7
9,2
11,2
15,9
20,9
kcal/h
5.740
7.950
9.630
13.710
17.940
Potencia absorbida compresor
kW
1,63
2,47
2,90
4,21
5,50
Potencia térmica
kW
7,1
9,8
11,6
17,7
23,0
kcal/h
6.120
8.430
9.980
15.190
19.890
Potencia absorbida compresor
kW
1,93
2,93
3,50
4,83
6,40
Caudal de agua (
D
t=5°C)
l/s
0,295
0,408
0,493
0,706
0,924
Eficacia útil
kPa
63,4
53,0
45,4
160,2
128,9
Capacidad depósito
l
18
18
18
42
42
Tensión de alimentación
V/50Hz
230 1~
230 1~
230 1~
400 3N~
400 3N~
Clase de protección
IP
54
54
54
54
54
Dimensiones: longitud
mm
987
987
987
1.283
1.283
altura
mm
786
786
786
1.100
1.100
profundidad
mm
352
352
352
422
422
Peso en vacío vers. solo frío
kg
105
109
110
173
175
Peso en vacío vers. p.c.d.
kg
108
112
113
178
181
MODELO
106T
107T
108T
109T
Potencia frigorífica
kW
28,5
40,3
63,0
75,5
kcal/h
24.550
34.690
54.140
64.930
Potencia absorbida compresor
kW
7,77
10,97
16,61
19,78
Potencia térmica
kW
32,5
45,4
71,2
85,8
kcal/h
27.910
39.010
61.270
73.770
Potencia absorbida compresor
kW
8,98
12,49
19,09
22,40
Caudal de agua (
D
t=5°C)
l/s
1,269
1,789
2,795
3,372
Eficacia útil
kPa
158,1
97,0
108,4
93,2
Capacidad depósito
l
84
84
135
135
Tensión de alimentación
V/50Hz
400 3N~
400 3N~
400 3N~
400 3N~
Clase de protección
IP
54
54
54
54
Dimensiones: longitud
mm
1.500
1.500
1.903
1.903
altura
mm
1.508
1.508
1.900
1.900
profundidad
mm
522
522
632
632
Peso en vacío vers. solo frío
kg
251
257
314
345
Peso en vacío vers. p.c.d.
kg
258
265
322
356
EJEMPLOS DE APLICACIÓN
CARACTERÍSTICAS TÉCNICAS
SERIE
UNIX BLOCK
