TABLA DE ACOPLAMIENTO PARA LA UNIDAD TECNOCLIMA TPM
Potencia térmica y termodinámica con batería de 4 rangos
Prestaciones según certificación de EUROVENT
modelo
TPM.
1.
TPM.
2.
TPM.
3.
TPM.
4.
velocidad de rotación
velocidad de rotación
velocidad de rotación
velocidad de rotación
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
caudal de aire a +15ºC
m
3
/h
1.400
1.200
800
2.000
1.600
1.150
2.750
2.200
1.750
3.600
3.000
2.400
potencia térmica
kW
20,24
18,07
13,73
29,25
24,79
20,08
39,20
33,79
29,06
56,86
50,32
42,77
potencia térmica
kcal/h
17.405
15.540
11.811
25.157
21.319
17.269
33.709
29.059
24.991
48.901
43.275
36.784
caudal de agua
l/h
1.741
1.554
1181
2.516
2.132
1.727
3.371
2.906
2.499
4.890
4.328
3.678
pérdida de carga
kPa
11
9
5
14
10
6
14
10
6
6
5
4
modelo
TPM.
1.
TPM.
2.
TPM.
3.
TPM.
4.
velocidad de rotación
velocidad de rotación
velocidad de rotación
velocidad de rotación
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
MAX
MED
MIN
caudal de aire a +15ºC
m
3
/h
1.400
1.200
800
2.000
1.600
1.150
2.750
2.200
1.750
3.600
3.000
2.400
potencia total
kW
7,59
6,92
5,34
11,35
9,9
7,97
15,31
13,37
11,54
21,73
19,39
16,75
potencia total
kcal/h
6.527
5.951
4.592
9.761
8.514
6.854
13.167
11.498
9.924
18.688
16.675
14.405
potencia sensible
kW
5,72
5,13
3,80
8,42
7,16
5,59
11,43
9,74
8,22
16,27
14,18
11,95
potencia sensible
kcal/h
4.919
4.412
3.268
7.241
6.158
4.807
9.830
8.376
7.069
13.992
12.195
10.277
caudal de agua
l/h
1.305
1.190
918
1.952
1.703
1.371
2.633
2.300
1.985
3.738
3.335
2.
881
pérdida de carga
kPa
9
7
4
13
10
6
12
9
6
6
5
4
POTENCIA TÉRMICA
POTENCIA FRIGORÍFICA
DESCRIPCIÓN
ENFRIADORA UNIX BLOCK
101M
102M
103M
104T
105T
106T
107T
108T
109T
Modelo TPM de 4 rangos
TPM 1
TPM 2
TPM 3
TPM 4
–
–
–
–
Caudal de aire máximo
1.400
2.000
2.750
3.600
–
–
–
–
CARACTERÍ
STICAS TÉCNICAS
SERIE TPM

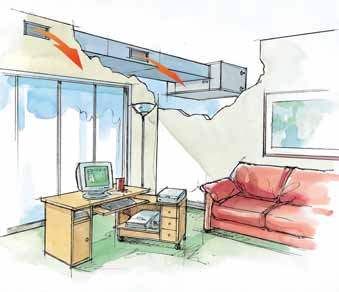

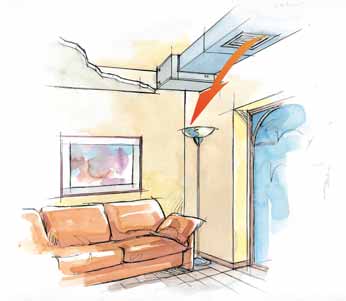

EJEMPLOS DE APLICACIÓN
